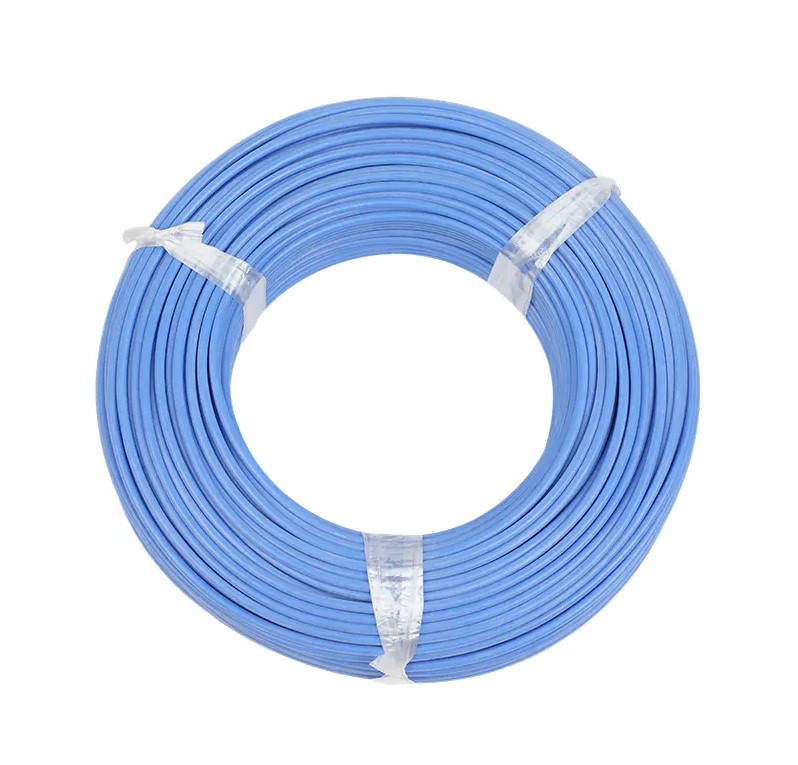

Mikä on silikonilanka? Korkean lämpötilan joustava kaapeliopas

Korkean lämpötilan sovelluksissa, joissa tarvitaan molempia äärimmäinen mekaaninen joustavuus ja vakaa sähköinen suorituskyky, Silikonilanka (silikonikumieristeinen lanka) on ainutlaatuisen siloksaanimolekyylirakenteensa ansiosta tullut suosituin materiaali teollisuusmoottoreihin, uusiin energia-ajoneuvoihin ja kodinkoneisiin. Sen käyttölämpötila-alue kattaa -60°C - 200°C , ja toistuvissa taivutus-, vääntymis- ja lämpökiertoolosuhteissa eristekerros ei haurastu tai halkeile kuten PVC tai XLPE, vaan säilyttää kumimaisen joustavuuden koko käyttöiän ajan.

Suorituskykyerot silikonilangan ja tavanomaisten eristysmateriaalien välillä

Silikonikumieristeen ydinetu johtuu sen atomirakenteesta - "siloksaanirungosta", joka muodostuu vuorotellen pii- ja happiatomeista. Tämä rakenne antaa poikkeuksellisen kestävyyden UV-säteilyä, otsonia ja säätä vastaan. Seuraavat vertailutiedot osoittavat selvästi silikonilangan sukupolven ylivoiman PVC:hen ja XLPE:hen verrattuna:

Johtimen ja eristeen yhteissuunnittelu määrittää joustavuusrajat

Silikonilangan joustavuus ei määräydy pelkästään kumisen eristekerroksen perusteella; johtimen geometrialla on yhtä tärkeä rooli. Käyttämällä erittäin hienoja monisäikeisiä punostekniikoita langan vääntökestävyys voi olla useita kertoja yksisäikeisiin johtimiin verrattuna.

Tinatut hapettomat kuparijohtimet

Silikonikumin valmistukseen liittyy vulkanointiprosessi, jonka aikana kumissa oleva rikki voi reagoida kupariytimen kanssa ja aiheuttaa korroosiota. Siksi silikonilankaa käytetään tyypillisesti Puhtaus on 99,99 % hapetonta kuparia tiheällä tinapinnoituksella estämään vulkanointikorroosiota säilyttäen samalla erinomaisen juotettavuuden vuosikymmeniä. Tämä muotoilu on perusta silikonilangan pitkäaikaiselle luotettavalle toiminnalle teollisuusmoottorien sisäisissä johdoissa.

Paksuseinäinen korkeajännitesilikonieristys

Erikoissovelluksiin, kuten lääketieteellisiin röntgenlaitteisiin ja suurjännitemuuntajiin, paksuseinäinen silikonipuristuseristys kestää vikatestit 100kV asti . Kehittyneet testauslaboratoriot testaavat nämä johdot 100 kV:n läpilyönnillä varmistaakseen, että eristys ei katkea äärimmäisessä sähkörasituksessa.

Silikonilangan sovellusanalyysi neljällä ydinteollisuudella

Silikonilanka ei ole yleiskäyttöinen kaapeli, vaan erikoistunut ratkaisu korkeisiin lämpötiloihin, korkean liiketaajuuden skenaarioihin. Seuraavat neljä alaa ovat eniten riippuvaisia ​​sen teknisistä ominaisuuksista.

Teollisuusmoottorit ja muuntajat

Teollisuusmoottoreiden sisäisten johtojen on kestettävä jatkuvaa lämpökiertoa ja mekaanista tärinää. Korkean lämpötilan silikonijohdot voivat säilyttää eristyksen eheyden 200°C , kun taas niiden erittäin pieni taivutussäde on 4-6 kertaa ulkohalkaisija mahdollistaa joustavan reitityksen pienissä moottorin käämitysaukoissa – mitä PVC-kaapeleilla ei voida saavuttaa.

Uudet energiakäyttöiset ajoneuvojen akut ja moottoriohjaimet

Sähköajoneuvojen akkujen ja moottorin ohjaimien sisäinen johtotila on erittäin rajallinen, ja sen on kestettävä lämpötilan nousua nopean latauksen aikana. Korkeajännitteiset silikonilankayhdistelmät ahtaiden tilojen reitittämiseen vaadittava joustavuus kanssa lämmönkestävyys, jota tarvitaan lämmönhallintaan pikalatauksen aikana , joten se on yleisin valinta sähköautojen suurjännitevaljaisiin.

Kodinkoneet ja lämmityselementit

Kahvinkeittimissä, uuneissa ja teollisissa lämmittimissä johdot reititetään usein lämmityskierukoiden lähelle. Silikonilangat 200°C lämpötilan kestävyys ja paloa hidastavat itsestään sammuvat ominaisuudet mahdollistavat sen, että se estää eristeen hiiltymisen pitkäaikaisen lämpösäteilyn vaikutuksesta, mikä pidentää merkittävästi laitteen käyttöikää.

Tehokkaat valaistuslaitteet

Tehokkaat HID- ja LED-valonheittimet tuottavat huomattavaa ympäristölämpöä käytön aikana. Silikonilangan UV- ja otsoninkestävyys estää ikääntymisen ja halkeilun ulkovalaisimien korkean lämpötilan sisäympäristössä, mikä varmistaa valaistusjärjestelmien pitkän aikavälin vakaan toiminnan.

Silikonilangan turvallisuusominaisuudet ja toimintarajat

Silikonilangan palonesto-, kosteudenkesto- ja öljynkestävyysrajojen oikea ymmärtäminen on avainasemassa valintavirheiden välttämiseksi.

• Palonsuojaus: Silikonikumi on a paloa hidastava ja itsestään sammuva materiaali . Altistuessaan tulelle se jättää jälkeensä sähköä johtamatonta piidioksidituhkaa (SiO₂), joka voi säilyttää rajallisen eristyksen lyhyen aikaa. Kuitenkin totta 1000°C paloluokiteltu eheys, kiillekomposiittieristyssarja tulisi valita.
• Kosteudenkestävyys: Silikonikumilla on erittäin alhainen kosteuden imeytyminen (tyypillisesti alla 1 % ), joten se sopii korkean kosteuden ympäristöihin. Pitkäaikaisessa suorassa höyryaltistuksessa tulisi kuitenkin käyttää erityisiä ekstrudoituja versioita.
• Öljynkestävyys: Silikonikumilla on kohtalainen öljynkestävyys ja se voi turvota, jos se on jatkuvasti upotettuna tiettyihin polttoaineisiin tai öljyihin. Ympäristöihin, joissa jatkuva hiilivetyaltistus , suositellaan fluoroplastisesti eristettyjä johtoja, jotka ovat kemiallisesti inerttejä.

Valintaopas: Kuinka sovittaa silikonilangan tekniset tiedot käyttöolosuhteisiin

Silikonilangan valinta edellyttää kokonaisvaltaista arviointia neljältä tekijältä: lämpötila, taivutustaajuus, sähköinen rasitus ja kemiallinen altistuminen:

1. Staattiselle johdotukselle, jolla on rajoitettu taivutussäde, pienin taivutussäde voi olla 4 kertaa ulkohalkaisija ;
2. Dynaamisissa sovelluksissa (kuten liikkuvien laitteiden vetoketjut) vähimmäistaivutussädettä tulee suurentaa 6-8 kertaa ulkohalkaisija ;
3. Suurjänniteskenaarioissa (lääketieteellinen röntgen, muuntajat) valitse paksuseinäiset suulakepuristetut tyypit, joiden jännite on enintään 100kV ;
4. Rikkiä sisältävissä ympäristöissä tai pitkäaikaisissa juotosoperaatioissa, tinatut happivapaat kuparijohtimet on käytettävä vulkanointikorroosion estämiseen.

Lisäksi silikonieristyskerroksen paksuuden tarkkuus vaikuttaa suoraan jännitteisiin. Laserohjatuilla halkaisijansäätöjärjestelmillä varustetut tuotantolinjat pystyvät ylläpitämään eristeen paksuuden poikkeamat mikronitasolla, mikä on valmistuksen perusta silikonilangan nollavian varmistamiseksi korkeajännitetestauksessa.

Pitkäaikainen luotettavuus ja sertifiointijärjestelmä Silikonilanka

Kypsän silikonikumikaapelin valmistus vaatii vulkanointikemiallisten reaktioiden tarkkaa hallintaa. mukaisesti sertifioidut tuotantolinjat ISO9001 ja IATF16949 Laadunhallintajärjestelmät yhdistettynä laserohjattuihin halkaisijasäätimiin takaavat tarkan ja tasaisen eristeen paksuuden. Tuotteet kuljettavat UL, CE ja CCC turvallisuussertifikaatit maailmanlaajuisille vientimarkkinoille.

Tavallisissa varastoolosuhteissa silikonilangan silikonikuminen eristyskerros ei hapetu helposti tai haurastu, ja säilyvyys saavuttaa yli 20 vuotta . Tämä ominaisuus vähentää teollisuuden varaosavaraston ylläpitokustannuksia, erityisesti sellaisilla aloilla, kuten moottorien valmistus ja rautatiekuljetus, jotka vaativat pitkäaikaisia ​​vakaita toimitusketjuja.
