Oikea korkean lämpötilan kaapelin valinta määrittää suoraan sähköjärjestelmäsi turvallisuuden ja käyttöiän. Yli 150 °C:n lämpötiloissa tavalliset PVC-eristetyt kaapelit hajoavat nopeasti, mikä johtaa eristysvaurioon viikkojen kuluessa. Jiangsu Silver & Tin Thread Hi-temperature Wire and Cables Co., Ltd. valmistaa kaapeleita lämpötilaluokitukset -60°C - 1200°C , joka kattaa koko kirjon kodinkoneista ilmailusovelluksiin.
Lämpötilaluokitus vs. eristysmateriaali
Eristysmateriaali on ensisijainen tekijä, joka määrittää kaapelin lämpötilankestävyyden. Alla on vertailu yleisistä korkean lämpötilan eristysmateriaaleista ja niiden suorituskykyominaisuuksista:
| Eristysmateriaali | Lämpötila-alue | Tärkeimmät sovellukset | Joustavuus |
|---|---|---|---|

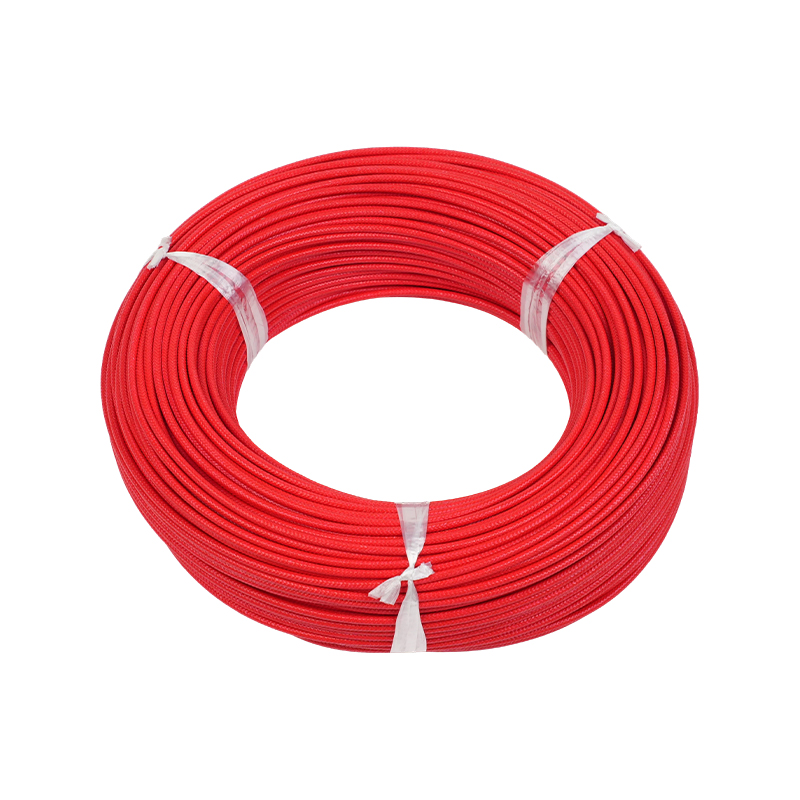

| Silikoni kumi | -60 °C - 180 °C | Teollisuuslämmitys, autot | Erinomainen |

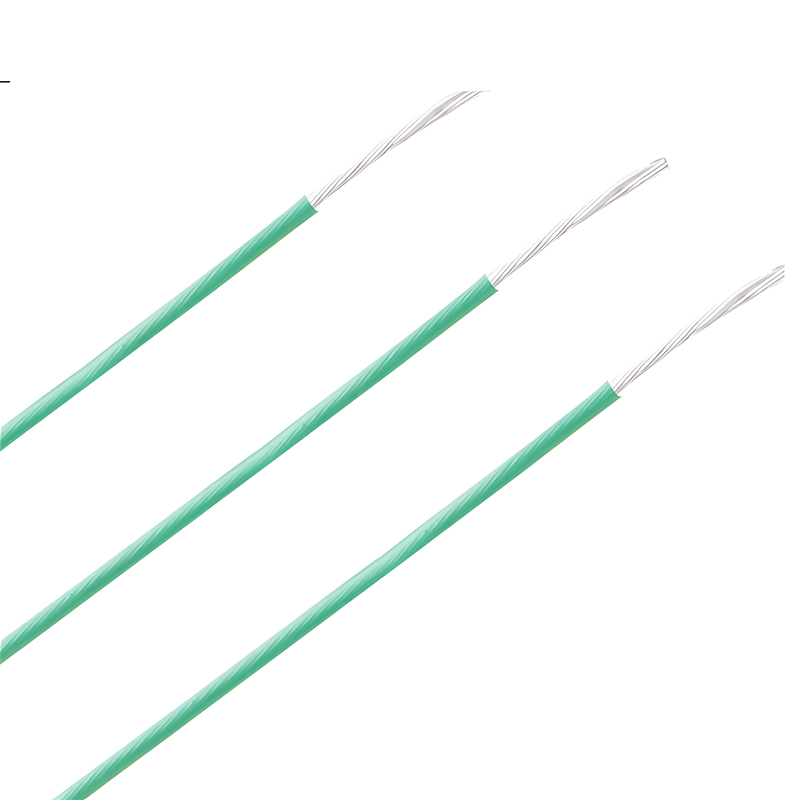

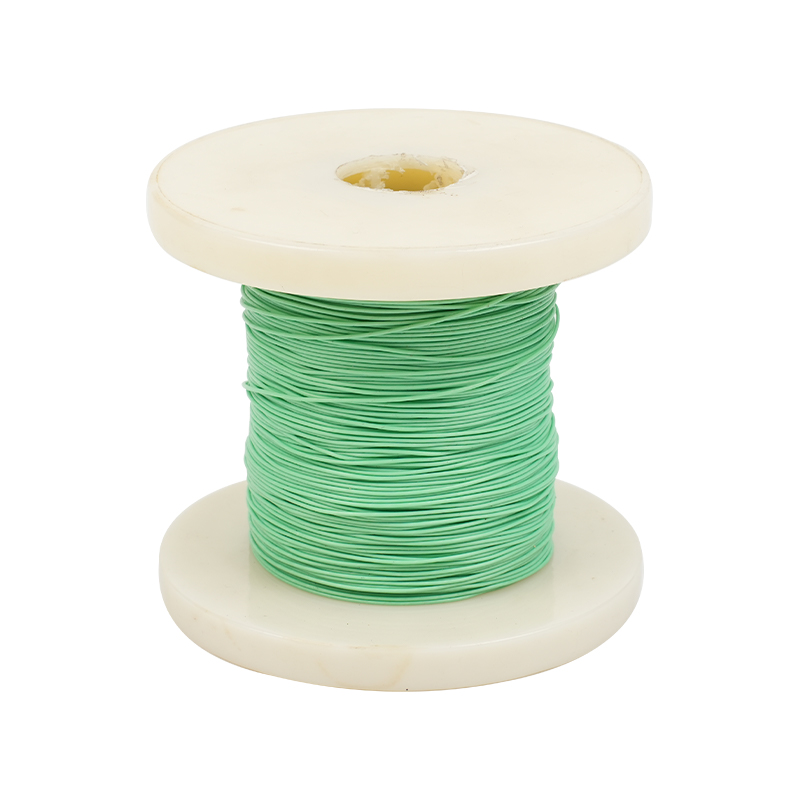

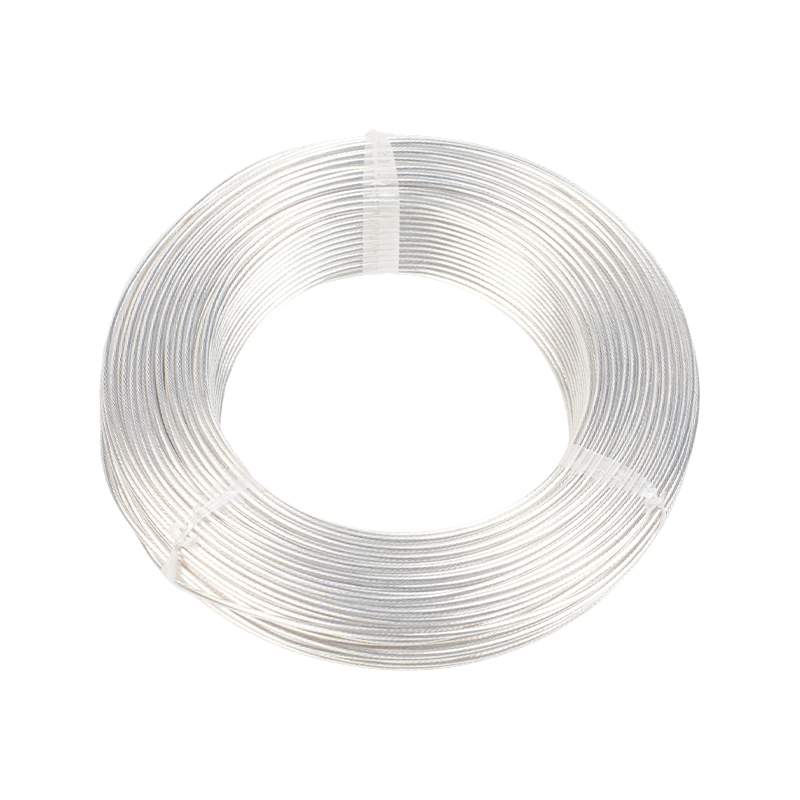

| PTFE (teflon) | -200 °C - 260 °C | Kemiallinen käsittely, ilmailu | Hyvä |

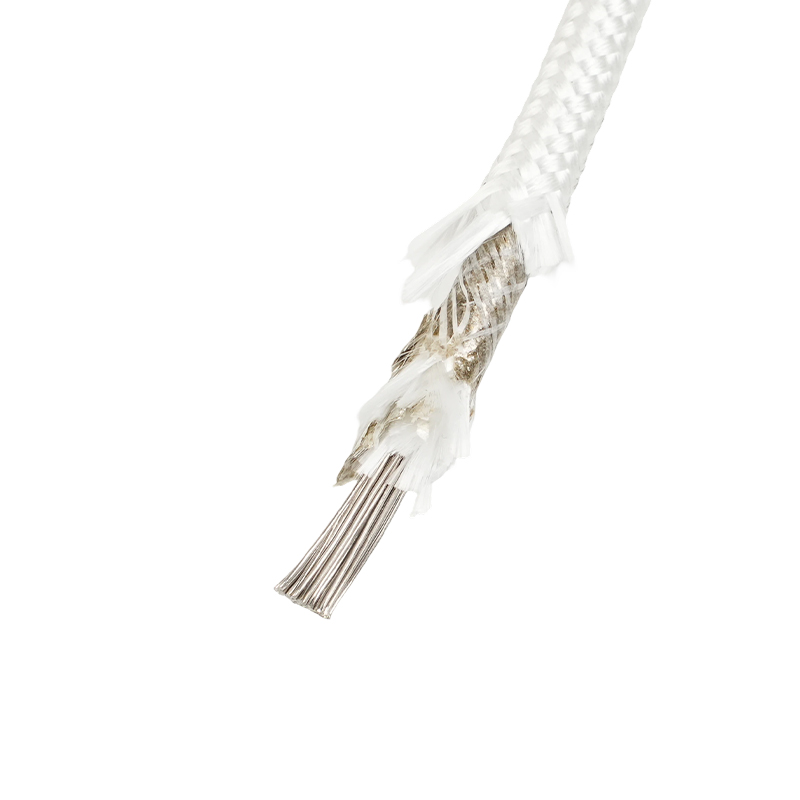

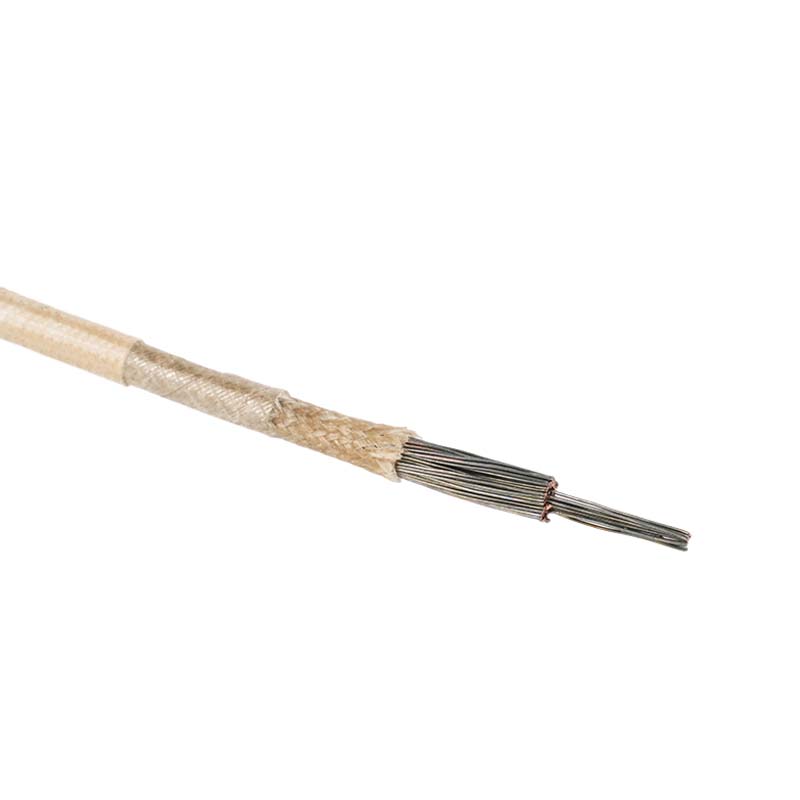

| Kiille nauha lasikuitu | 1000°C asti | Metallurgia, ydinvoima | Kohtalainen |
| Keraaminen kuitu | 1200°C asti | Äärimmäisen lämpöiset uunit | Matala |

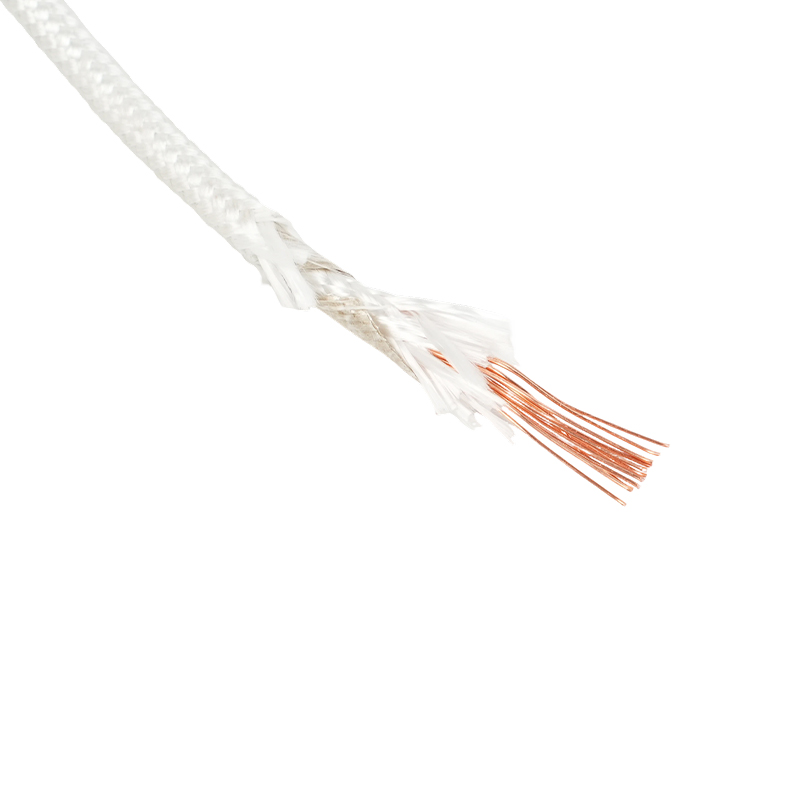

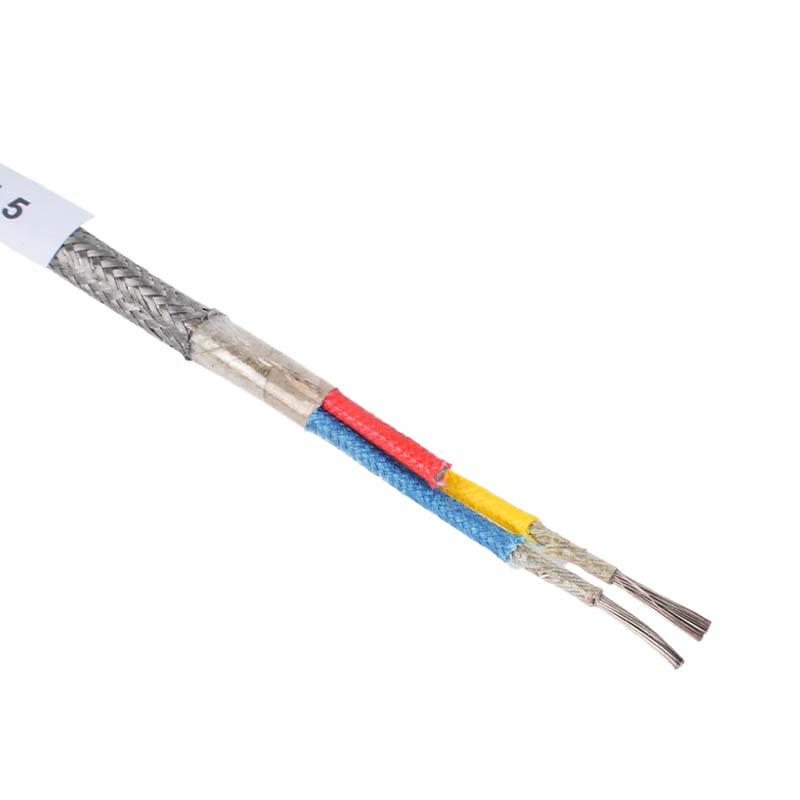

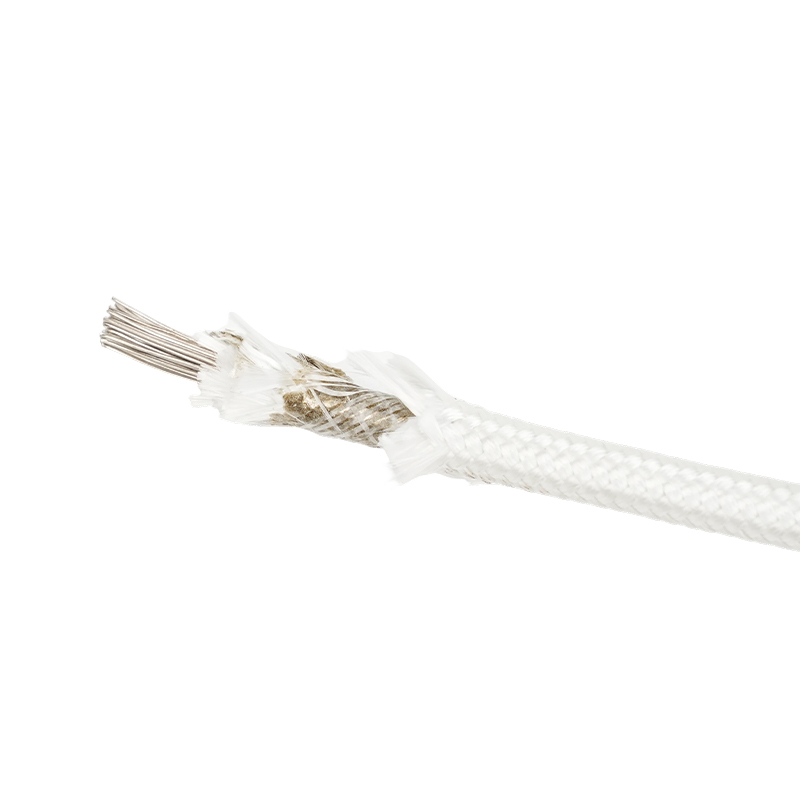

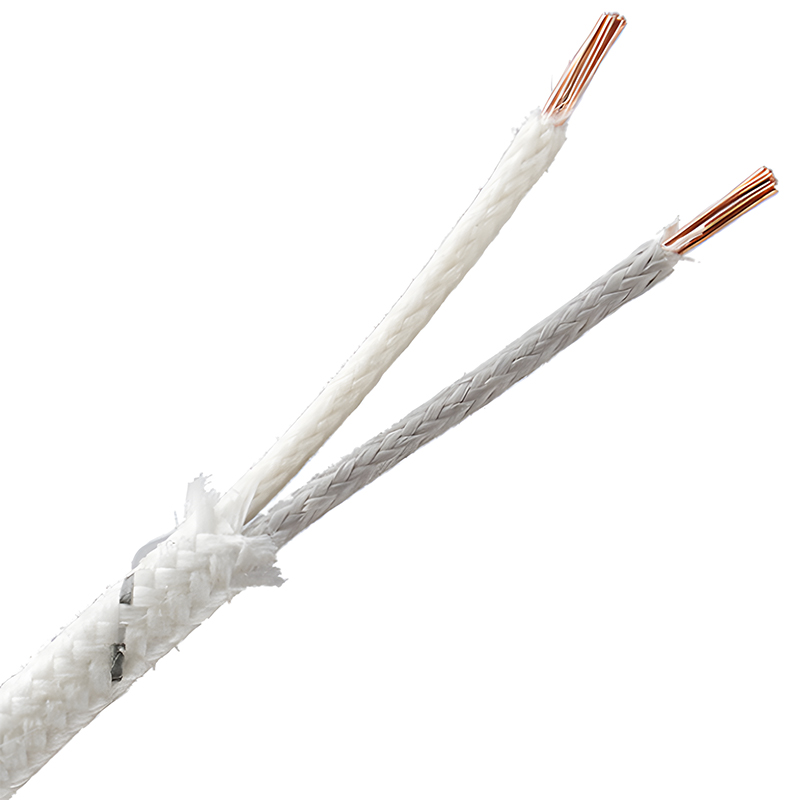

Metallurgian ja kemianteollisuuden sovelluksiin, joissa lämpötila nousee 800°C - 1000°C , korkean lämpötilan lakalla kyllästetyt lasikuitupunoksiset kaapelit tarjoavat tarvittavan mekaanisen suojan ulkoista kulumista ja korroosiota vastaan säilyttäen samalla sähköisen eheyden.
Teollisuuden joustokaapelin suorituskykystandardit

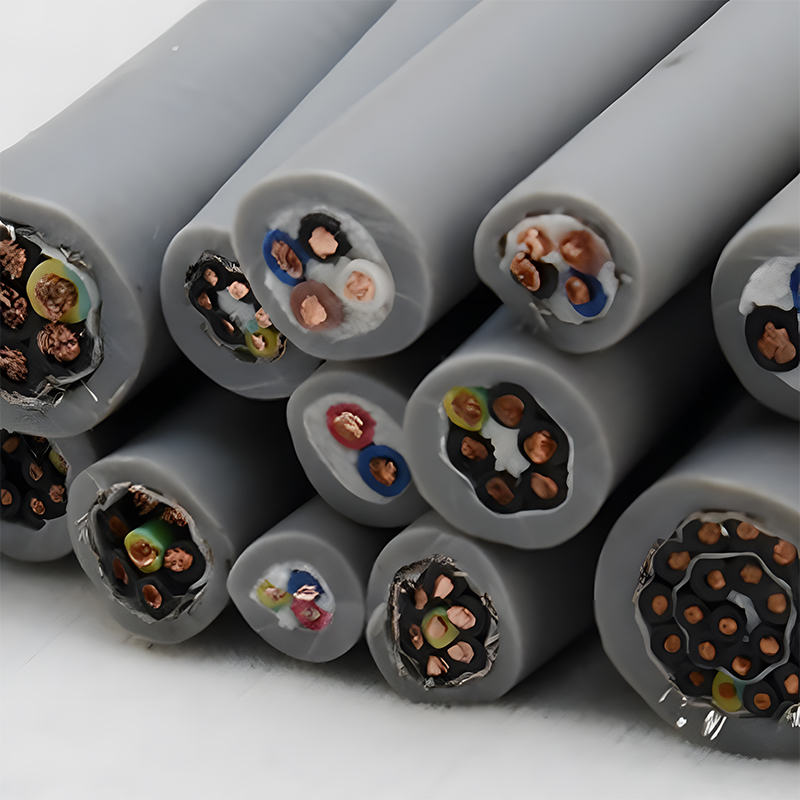

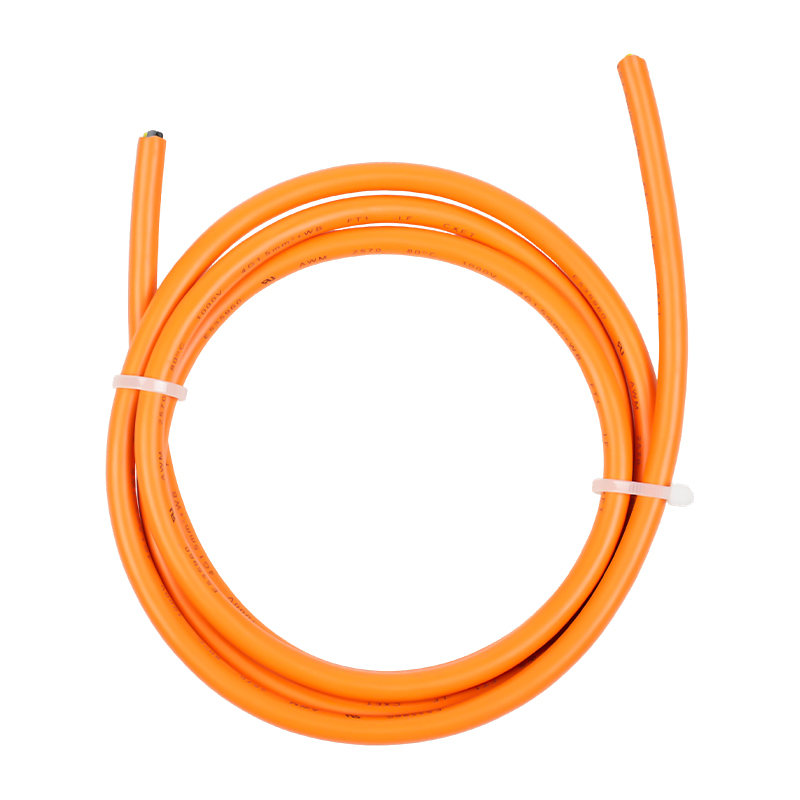

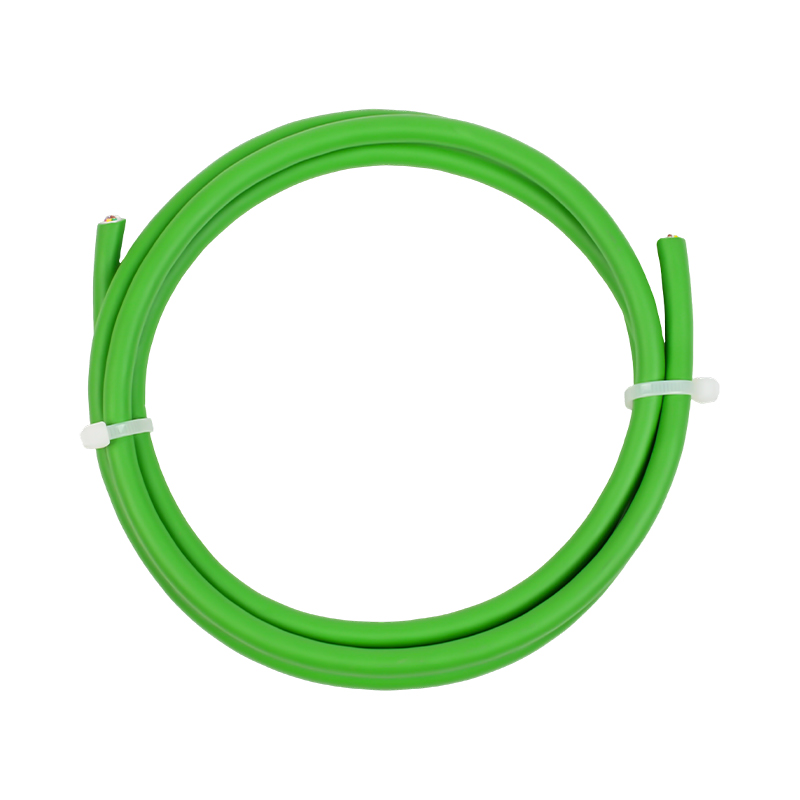

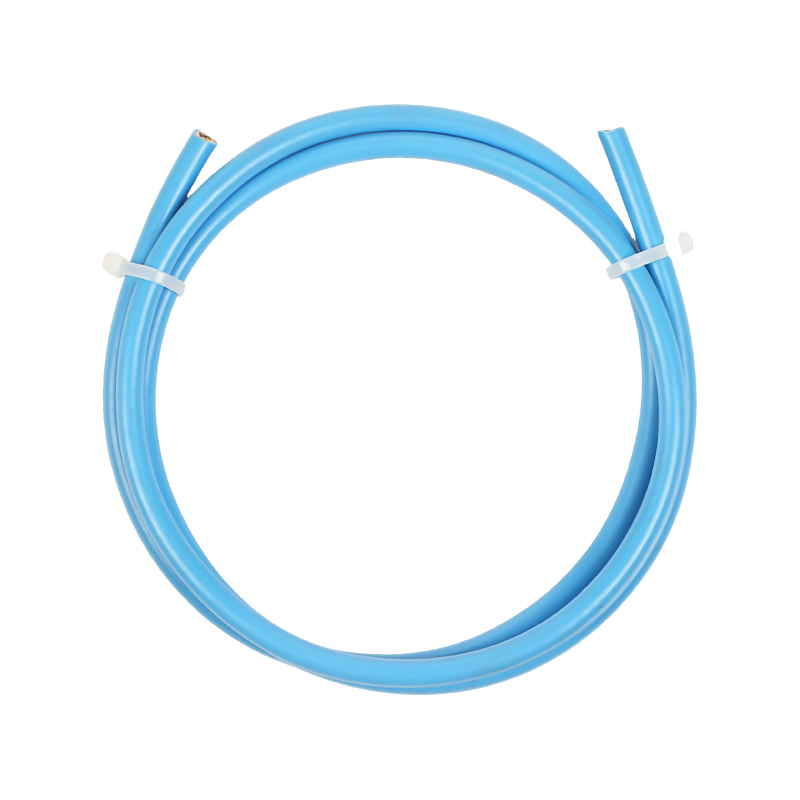

Teollisuuden joustavien kaapelien on kestettävä yli 1 000 000 edestakaista taivutusjaksoa ilman vikoja. Tämä on vertailukohta, joka erottaa luotettavat teollisuuskaapelit vakiorakenteista. Automatisoiduissa tuotantoympäristöissä vetoketjujärjestelmien ja robottikäsivarsien kaapelit joutuvat jatkuvaan taipumiseen, vääntöön ja tärinään, mikä heikentää nopeasti perinteisiä malleja.
Kriittiset suorituskykymittarit
Kun arvioit teollisia joustavia kaapeleita työstökoneisiin, logistiikkalaitteisiin tai robottijärjestelmiin, tarkista seuraavat tekniset tiedot:
Taivutussyklin luokitus: Vähintään 1 000 000 sykliä määrätyllä taivutussäteellä
Vääntökestävyys: ±270° per metri robottisovelluksia varten
Kulutuskestävyys: Vaipan materiaalin on läpäistävä Taber-hankaustesti
Öljyn ja kemikaalien kestävyys: Kriittinen työstökoneympäristöissä
Lämpötila-alue: -40 °C - 105 °C tavallisiin teollisuusympäristöihin

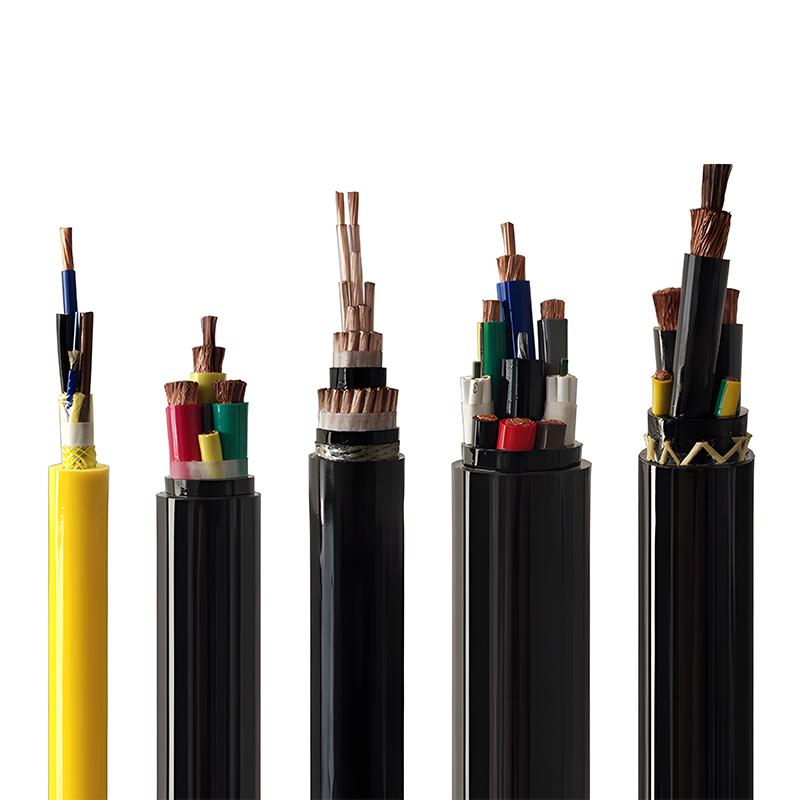

Suurissa rakennuskoneissa käytettävät vinssikaapelit vaativat lisäksi vetolujuusnäkökohtia. Johdinkerrostus ja vaippaseos on optimoitava toistuvaan liikkumiseen kuormituksen alaisena, jolloin mekaaninen rasitus keskittyy taivutuskohtiin.
Uusiutuvan energian kaapelivaatimukset
Uusiutuvan energian kaapelit vaativat vähintään 25 vuoden käyttöiän ulkoympäristöissä. Tuulivoima-, aurinkosähkö- ja akkuenergian varastointijärjestelmät toimivat ankarissa olosuhteissa, mukaan lukien UV-altistuminen, otsonin hajoaminen, äärimmäiset lämpötilat ja suolasumukorroosio. Vakiokaapelit epäonnistuvat ennenaikaisesti näissä sovelluksissa, mikä aiheuttaa kalliita seisokkeja ja turvallisuusriskejä.
Sovelluskohtaiset vaatimukset
| Sovellus | Key Challenge | Pakollinen ominaisuus |
|---|---|---|
| Tuulivoima | Jatkuva vääntö ja tärinä | Vääntöä kestävä muotoilu, ±180°/m |
| Aurinkoenergia | UV-altistus, päivittäinen lämpöpyöräily | UV-suojattu XLPE-suojus |

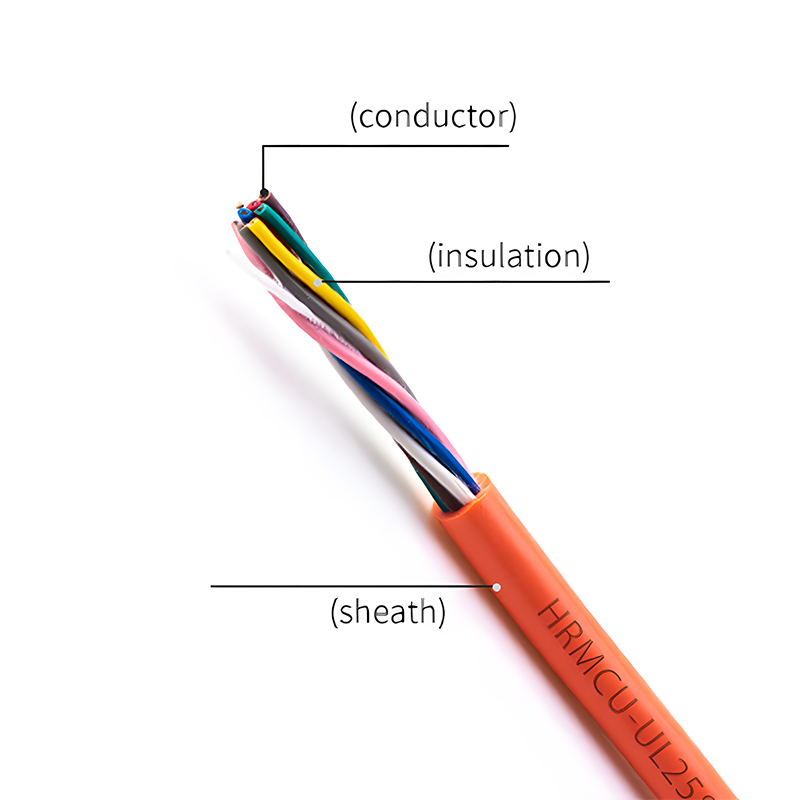

| Energian varastointi | Nopeat lataus-/purkausjaksot | Matala resistance, korkea virran stabiilisuus |

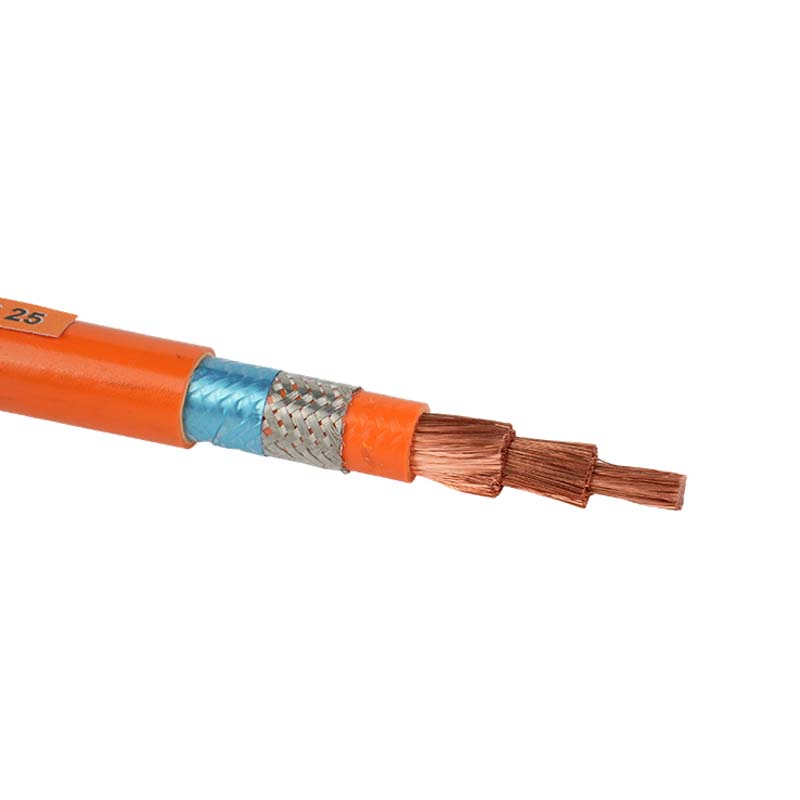

Aurinkosähköjärjestelmien kaapeleiden on oltava vaatimusten mukaisia TÜV 2 PfG 1169/08.2007 standardeja, jotka vaativat 15 000 tunnin UV-altistustestin kestävyyden. Eristys- ja vaippamateriaalien on myös osoitettava kemiallista kestävyyttä ulkona oleville happo-, emäks- ja suolasuihkuympäristöille, jotta estetään hajoaminen järjestelmän 25 vuoden suunnittelun aikana.
Uusien energiakäyttöisten ajoneuvojen johtojen tekniset tiedot
Uusien energiaajoneuvojen kaapeleiden on kestettävä 300 V - 1000 V jännitteet ilman vikasietoisuutta. Siirtyminen polttomoottorista sähköiseen voimansiirtoon on muuttanut perusteellisesti autojen johdotusvaatimuksia. Korkeajännitteinen voimansiirto akkupakkausten, moottoreiden ja latausjärjestelmien välillä vaatii eristysjärjestelmiä, joilla on poikkeuksellinen dielektrisyys ja lämmönhallintaominaisuudet.

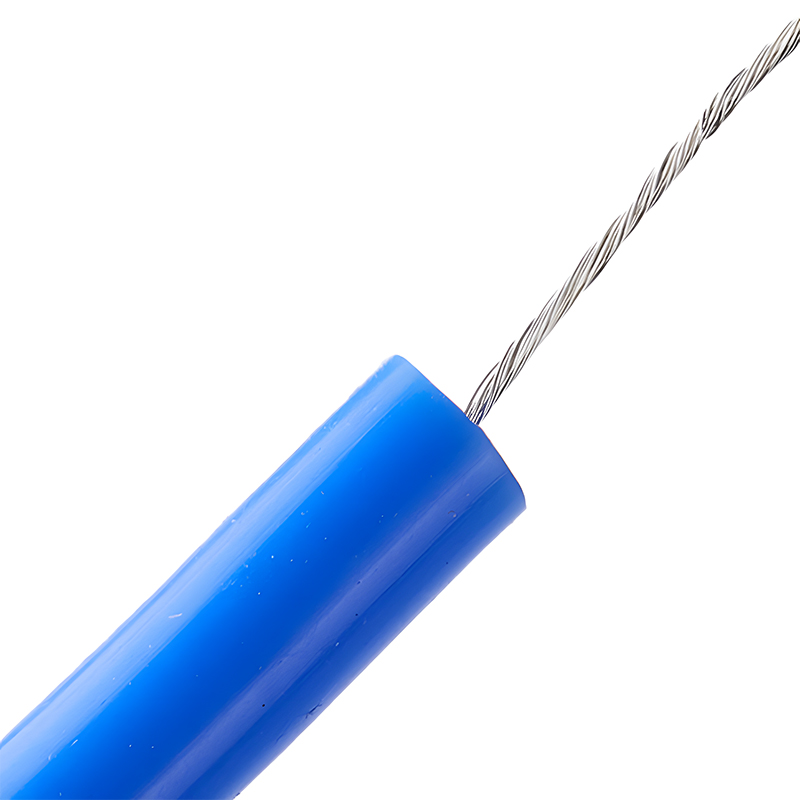

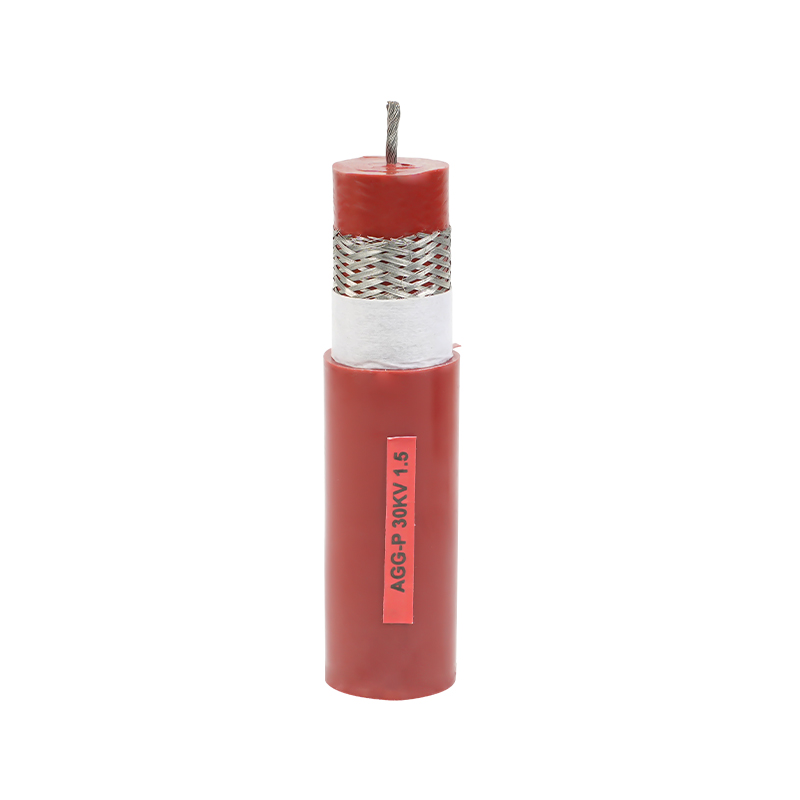

Korkeajännitekaapelin suunnitteluun liittyviä näkökohtia
Autojen suurjännitekaapelit vaativat erityisiä teknisiä ratkaisuja:
Eristeen seinämän paksuus: Tyypillisesti 1,0–2,5 mm jänniteluokasta riippuen
Osittainen purkausvastus: On läpäistävä 3kV AC osapurkaustesti
Palonsuojaus: UL94 V-0 -luokitus vaaditaan matkustajien turvallisuuden vuoksi
Painonpudotus: Alumiinijohtimet voivat vähentää painoa 40 % kuparia vastaan
Kemiallinen kestävyys: Sen on kestettävä akun elektrolyytin, jäähdytysnesteen ja tiesuolan altistumista
Ajoneuvon signaalikaapelit ohjauskäskyjä ja tilan valvontaa varten vaativat suojauksen suurjännitelinjojen sähkömagneettisilta häiriöiltä (EMI). Kierretty parirakenne alumiinifoliolla tai punotulla kuparisella suojauksella varmistaa signaalin eheyden sähköajoneuvojen meluisassa sähkömagneettisessa ympäristössä.

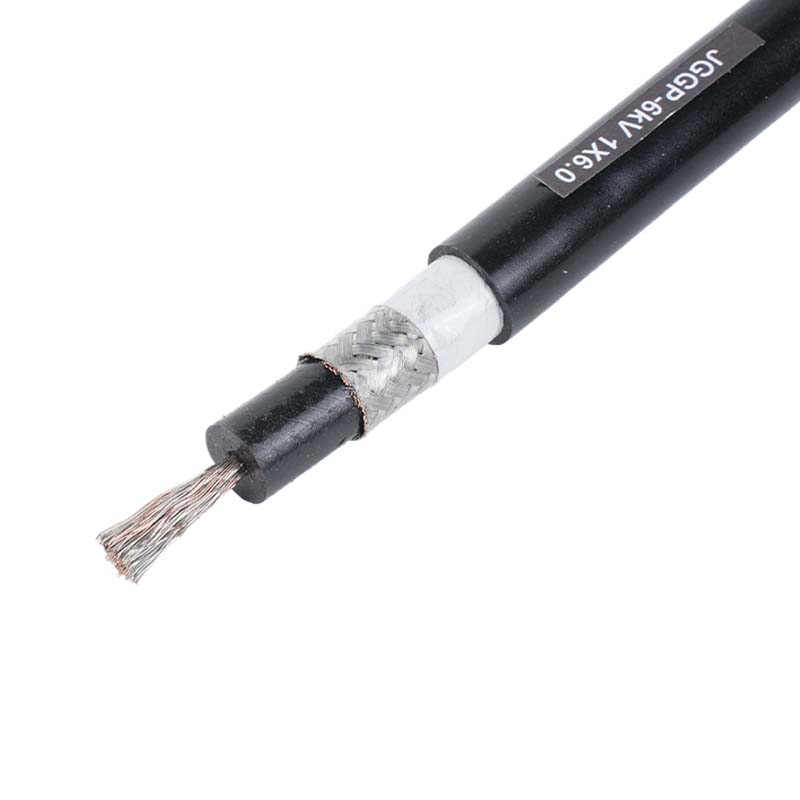

Moottorin lyijyjohdon tekniset perustiedot
Moottorin johtolangat vaativat erikoisen lakankestävyyden ja öljyyhteensopivuuden, joita tavallinen kiinnitysjohto ei voi tarjota. Sähkömoottorit tuottavat lämpöä, tärinää ja altistumista eristävälle lakalle ja voiteluöljylle, jotka heikentävät nopeasti tavanomaista lankojen eristystä. Moottorin johtojen on säilytettävä eristelujuus pitkäaikaisen upottamisen jälkeen luokan F (155 °C) tai luokan H (180 °C) lakkoihin.
Lakkankestävyystestaus
Moottorin lyijylangan pätevöinti sisältää standardoidun lakan yhteensopivuuden testauksen:
- Upota lankanäytteet tavalliseen moottorin lakkaan 150 °C 72 tuntia
- Suorita dielektrisen lujuuden testaus osoitteessa 3kV AC 1 minuutin ajan
- Mittaa eristysvastus ennen ja jälkeen upotuksen
- Arvioi mekaaniset ominaisuudet, mukaan lukien venymä ja vetolujuuden säilyminen
Silikonikumi- ja silloitetut polyolefiinieristeet osoittavat tyypillisesti ylivoimaista lakkakestävyyttä verrattuna PVC:hen tai tavalliseen polyeteeniin, joten ne ovat suositeltavin valintoja moottorinvalmistajille, jotka vaativat Luokka F (155 °C) tai luokka H (180 °C) lämpöarvot.
Tietoja Jiangsu Silver & Tin Thread Hi-temperature Wire and Cables Co., Ltd.
Yli 30 vuoden valmistuskokemuksella Jiangsu Silver & Tin Thread Hi-temperature Wire and Cables Co., Ltd. on vakiinnuttanut asemansa johtavana korkean suorituskyvyn erikoiskaapeleiden valmistajana Kiinassa. Tuotenimellä "Yuanzhi" toimiva yritys palvelee kriittisiä teollisuudenaloja, kuten ilmailu-, maanpuolustus-, ydinenergia-, petrokemian-, älykästä valmistusta, uusiutuvaa energiaa, liikennettä ja sähköviestintää.
Yrityksen sertifioinnit ja laatujärjestelmät
Yrityksellä on kattavat laatujärjestelmät ja kansainväliset sertifikaatit:
| Sertifiointi | Laajuus | Merkitys |
|---|---|---|
| ISO 9001 | Laadunhallintajärjestelmä | Kansainvälisten laatustandardien noudattaminen |
| IATF 16949 | Autoteollisuuden laadunhallinta | Autoteollisuuden toimitusketjun pätevyys |
| Asevarusteiden laadunhallinta | Puolustusalan standardit | Korkeimmat luotettavuusvaatimukset |
| CE / UL / CCC / SGS / RoHS | Tuoteturvallisuus ja ympäristönmukaisuus | Pääsy maailmanlaajuisille markkinoille ja ympäristöturvallisuus |
Valmistusominaisuudet
Yrityksellä on älykkäitä tuotantolinjoja integroiduilla ERP-hallintajärjestelmillä. Täydelliset laboratoriotilat ja tiukat testausmenettelyt takaavat tuotteiden erinomaisuuden 100% verkkotarkastus kaikkien tuotteiden sähköisten ja mekaanisten ominaisuuksien takaamiseksi. Valmistusfilosofia keskittyy "korkeisiin, kehittyneisiin, erityisiin ja ammattimaisiin" ominaisuuksiin, mikä tukee globaaleja huippuluokan asiakkaita eri toimialoilla.
Jiangsu Silver & Tin Thread Hi-temperature Wire and Cables Co., Ltd. jatkaa innovaatioiden ajamista noudattaen "laadun, maineen ja kehityksen" filosofiaa ja tarjoaa todistettuja kaapeliratkaisuja maailmanlaajuisille kumppaneille ilmailu-, puolustus-, ydinenergia- ja teollisuusautomaatiosektorilla.
Usein kysytyt kysymykset
1. Mikä on korkein lämpötila, jonka kaapelisi voivat kestää?
Korkean lämpötilan kaapelivalikoimamme kattaa -60°C - 1200°C . Äärimmäisissä sovelluksissa 1200 °C asti käytämme keraamista kuitueristystä. Yleisempiin teollisuussovelluksiin 180°C ja 1000°C välillä on saatavana silikonikumia, PTFE:tä, kiilleteippiä ja lasikuitupunottuja rakenteita lämpötilan ja mekaanisten vaatimusten mukaan.
2.Kuinka valitsen oikean kaapelin korkean lämpötilan sovelluksiin?
Valinta vaatii kolme avainsyötettä: suurin käyttölämpötila, ympäristön ympäristöolosuhteet (kemiallinen altistuminen, mekaaninen rasitus) ja jännite . Alle 180°C lämpötiloissa joustavuusvaatimuksilla silikonikumieristeiset kaapelit ovat optimaalisia. PTFE:tä suositellaan 180 °C - 260 °C kemialliseen altistukseen. Yli 500 °C:n lämpötiloissa tarvitaan kiille- tai keraamikuitujärjestelmiä. Ota yhteyttä suunnittelutiimiimme ja kerro sovellusparametreista räätälöityjä suosituksia varten.
3. Mitä sertifikaatteja autokaapeleihisi on?
Autojen johdot ja kaapelit valmistetaan alla IATF 16949 laadunhallintajärjestelmät ja kuljettaa UL, CE, CCC ja RoHS sertifikaatit. Tämä täydellinen sertifiointiportfolio varmistaa autoteollisuuden OEM-vaatimusten noudattamisen Pohjois-Amerikan, Euroopan ja Aasian markkinoilla. Tietyt tuotteet voidaan pyynnöstä sertifioida lisästandardien, kuten LV 112, ISO 6722, tai asiakaskohtaisten eritelmien mukaisesti.
4. Voitko tarjota mukautettuja kaapeliratkaisuja erikoissovelluksiin?
Kyllä. kanssa 30 vuoden erikoistunut kaapelivalmistuskokemus ja tuotefilosofia, joka keskittyy "korkeisiin, kehittyneisiin, erikoisiin ja ammattimaisiin" ratkaisuihin, kehitämme rutiininomaisesti räätälöityjä rakenteita ilmailu-, puolustus-, ydinenergia- ja kehittyneisiin teollisiin sovelluksiin. Suunnittelutiimimme työskentelee suoraan asiakkaiden kanssa suunnitellakseen kaapeleita, jotka täyttävät lämpötilan, jännitteen, kemiallisen kestävyyden, mekaanisen jouston keston ja sähkömagneettisen yhteensopivuuden vaatimukset.
5. Mitkä laadunvalvontatoimenpiteet varmistavat tuotteen luotettavuuden?
Toteutamme 100% verkkotarkastus kaikilla tuotantolinjoilla, ja sitä tukevat täydelliset laboratoriotilat vaurioittavaan ja rikkomattomaan testaukseen. ERP-integroitu hallintajärjestelmämme seuraa jokaista tuotantoerää raaka-aineen vastaanottamisesta lopputarkastukseen. Lisälaadunvarmistus sisältää: johtimen resistanssin testauksen, dielektrisen lujuuden tarkastuksen (3kV AC, 1 minuutti), eristysvastuksen mittauksen, mittatarkkuuden tarkastukset ja mekaanisten ominaisuuksien validoinnin. Puolustus- ja ilmailusovelluksissa lisäjäljitettävyys- ja dokumentointivaatimuksia tuetaan täysin.
6. Mikä on tavallisten tuotteiden tyypillinen toimitusaika?
Tavalliset korkean lämpötilan kaapelit ja moottorin johtojohdot toimitetaan yleensä sisällä 2-4 viikkoa tilausvahvistuksesta riippuen tilausmäärästä ja nykyisestä tuotantoaikataulusta. Teollisuuden joustavat kaapelit ja uusiutuvan energian kaapelit saattavat vaatia 3-6 viikkoa monimutkaisempien rakennusvaatimusten vuoksi. Räätälöidyt ratkaisut vaativat teknisen arvioinnin ja vaihtelevat tyypillisesti 6-12 viikkoa riippuen materiaalin saatavuudesta ja testausvaatimuksista. Suosittelemme ottamaan yhteyttä myyntitiimiimme saadaksesi ajantasaiset toimitusajat.
